- 商品名稱：ADSS光纜500跨距技術參數
- 上架時間：2016-02-18 11:30:26
- 產品類別：ADSS光纜
- 來源:未知
咨詢熱線：18114267925、18616652777
普通光纜的國家標準明確規定了不同使用方式（如架空、管道、直埋等）的光纜應具有的機械強度。而ADSS光纜是自承式架空光纜，所以它除了必須承受自身重力的長期作用外，還必須能經受住自然環境的洗禮。如果ADSS光纜機械性能設計不合理、與當地天氣不相適應，則光纜就會存在安全隱患，壽命就會打折扣。因此，每個ADSS光纜工程都必須根據光纜路由所處的自然環境和跨距ADSS的架設檔距可達到1800米/擋，耐壓高、抗電蝕性能好、防雷擊，可以在500kV電壓等級的輸電線路桿塔上敷設，并具有很強的抗彈擊性能，一般的砂槍在10米以外的距離射擊不會對光纜造成故障性傷害。還具有很強的耐低溫性能和環境適應性。光纜不依賴于輸電線而獨立敷設，施工和維護都比較方便，而且不需要停電作業，光纜也比較便宜。ADSS--300M-PE-36B1ADSS光纜設計為束管層絞結構，主要為6管層絞和8管層絞。
ADSS光纜也稱全介質自承式光纜，全介質即光纜所用的是全介質材料，自承式是指光纜自身加強構件能承受自重及外界負荷。這一名稱就點明了這種光纜的使用環境及其關鍵技術：因為是自承式，所以其機械強度舉足輕重；使用全介質材料是因為光纜處于高壓強電環境中，必須能耐受強電的影響；由于是在電力桿塔上架空使用，所以必須有配套的掛件將光纜固定在桿塔上。即ADSS光纜有三個關鍵技術：光纜機械設計、懸掛點的確定和配套金具的選擇與安裝。ADSS--300M-PE-36B1
ADSS光纜機械性能光纜機械性能主要體現在光纜最大允許張力（Maximum Allowable Tension，簡稱MAT）、年平均運行張力（Every Day Strength，簡稱EDS）及極限抗拉強度（Ultimate Tensile Strength，簡稱UTS）等。ADSS--300M-PE-36B1

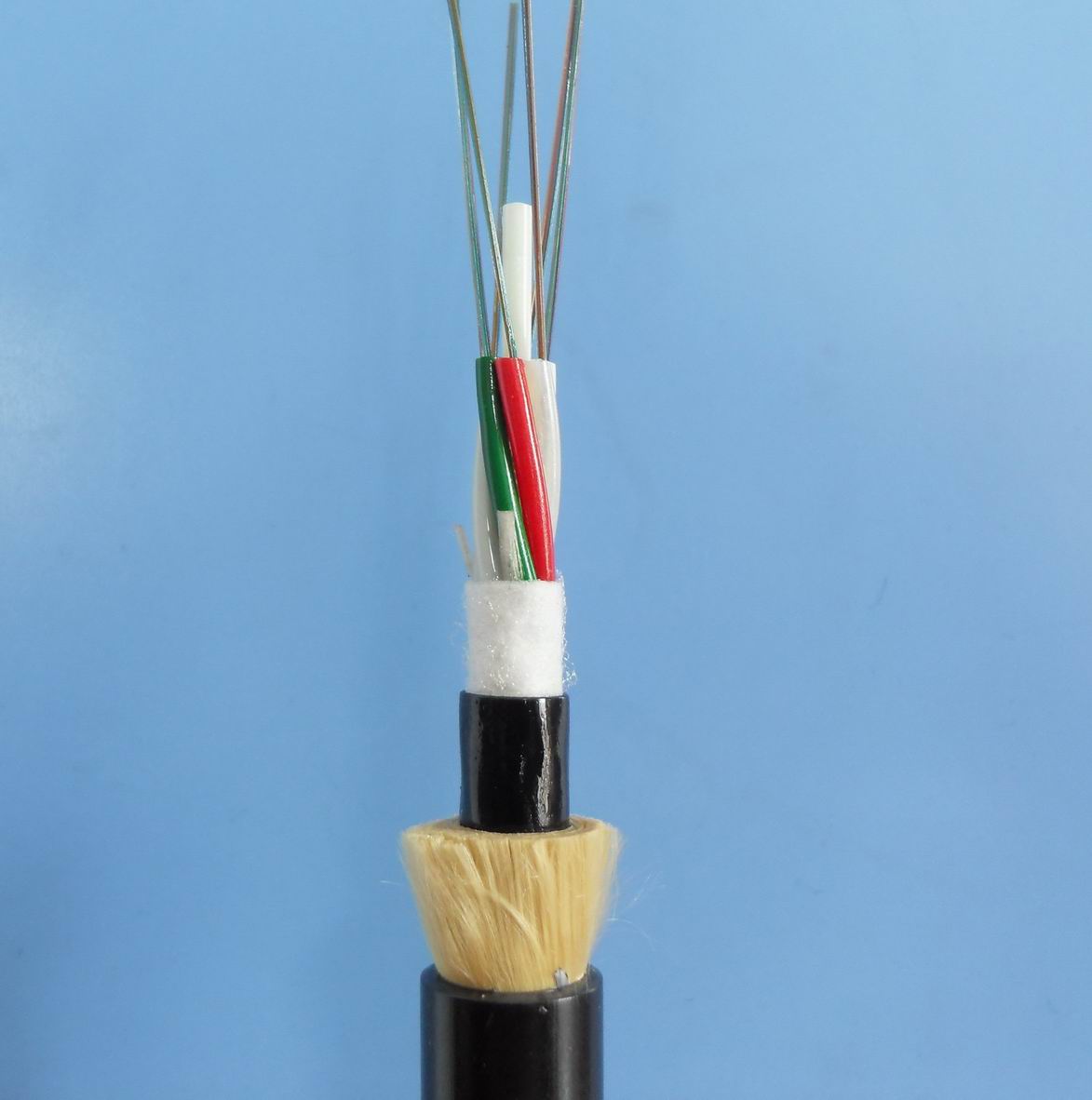

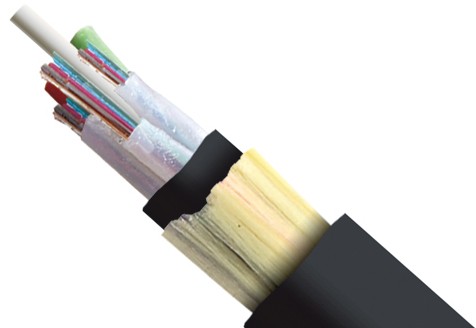

結構特點：ADSS--300M-PE-36B1
FRP，玻璃增強纖維，作為中心張力元件和防折元件。
PBT，聚對苯二甲酸丁二醇酯，作為束管材料，置入具有合適余長的光纖并填充阻水纖膏。
芳綸紗，作為抗張強度元件，根據ADSS的強度要求設計芳綸紗數量，并通過調節扭距平衡的芳綸纏繞，使ADSS具有極高的抗拉強度和應力應變特性。
護套，內護套采用黑色聚乙烯，外護套分為普通聚乙烯和耐電痕聚乙烯，對應于空間電位≤12kV和>12kV的工作環境。
ADSS光纜主要用于已有110kV及以下電壓等級線路增加光通道，快速建設光纖網絡。因此，要在原有桿塔上尋找安裝ADSS光纜的合適“空間”。
ADSS光纜技術參數: ADSS--300M-PE-36B1
ADSS光纜工作在大跨距兩點支撐的（通常為數百米，甚至超過1公里）架空狀態，與傳統概念的“架空”完全不同（郵電標準的架空吊線掛鉤程式，平均0.4米對光纜有1個支點）。所以，ADSS光纜的主要參數與電力架空線的規程接軌。
MAT-最大允許張力
指在設計氣象條件下理論計算總負載時，光纜所受到的張力。在此張力下，光纖應變應≤0.05%（層絞）和≤0.1%（中心管）且無附加衰減。通俗而言，即光纖余長在這一控制值上剛好被“吃”完。根據該參數和氣象條件以及控制的弧垂，可計算在此條件下光纜的允許使用檔距。因此，MAT是弧垂-張力-跨距計算的重要依據，也是表征ADSS光纜應力應變特性的重要證據。
RTS-額定抗拉強度
又稱為極限抗拉強度或破斷力，指承載截面（主要計紡綸）強度之和的計算值。實際破斷力應≥95%計算值（光纜中任意元件的斷裂均判為纜破斷）。該參數并不是可有可無的，很多控制值與之相關（例如桿塔強度、耐張金具、防震措施等）。對光纜專業而言，如果RTS/MAT（相當于架空線的安全系數K）的比值不恰當，即使用了很多紡綸，而可用的光纖應變域很窄，則經濟/技術性能比很差。通常，MAT約相當于40%RTS。
EDS-年平均應力
有時稱為日平均應力，是指在無風無冰及年平均氣溫下，理論計算負載時光纜所受到的張力，可認為是ADSS在長期運行時的平均張（應）力。EDS一般為（16~25）%RTS。在此張力下，光纖應無應變、無附加衰減，即非常穩定。EDS同時是光纜的疲勞老化參數，據此參數決定光纜的防振設計。
UES-極限運行張力
又稱為特殊使用張力，是指在光纜有效壽命期內，有可能發生超出設計負載時光纜所受的最大張力。意味著光纜允許短時過載，光纖可以在有限允許范圍內承受應變，通常UES應>60%RTS。在此張力下，光纖應變
